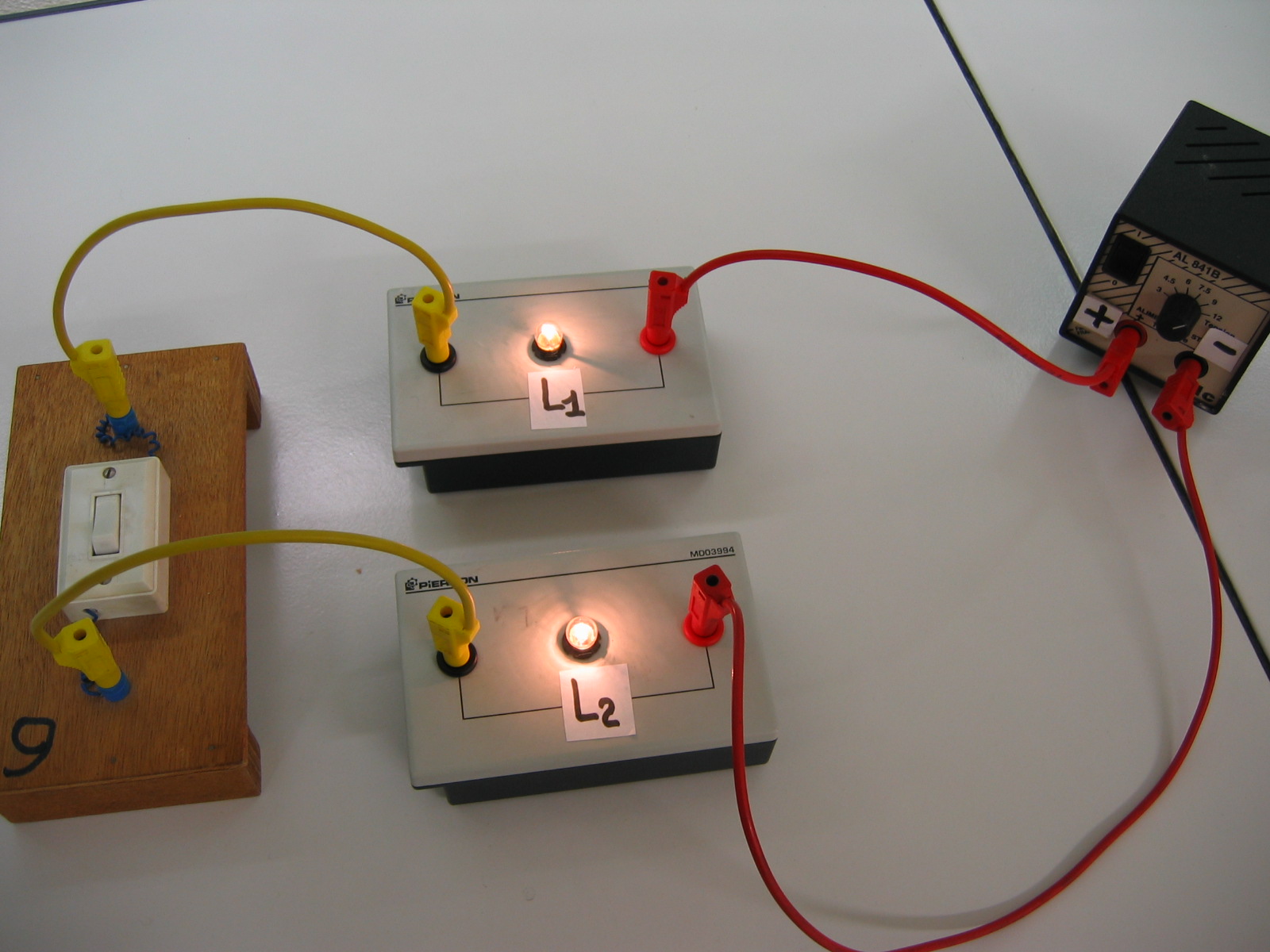

Ce montage se représente par le schéma :

1.   ?
2.   ?
3.   ?
4.   ?

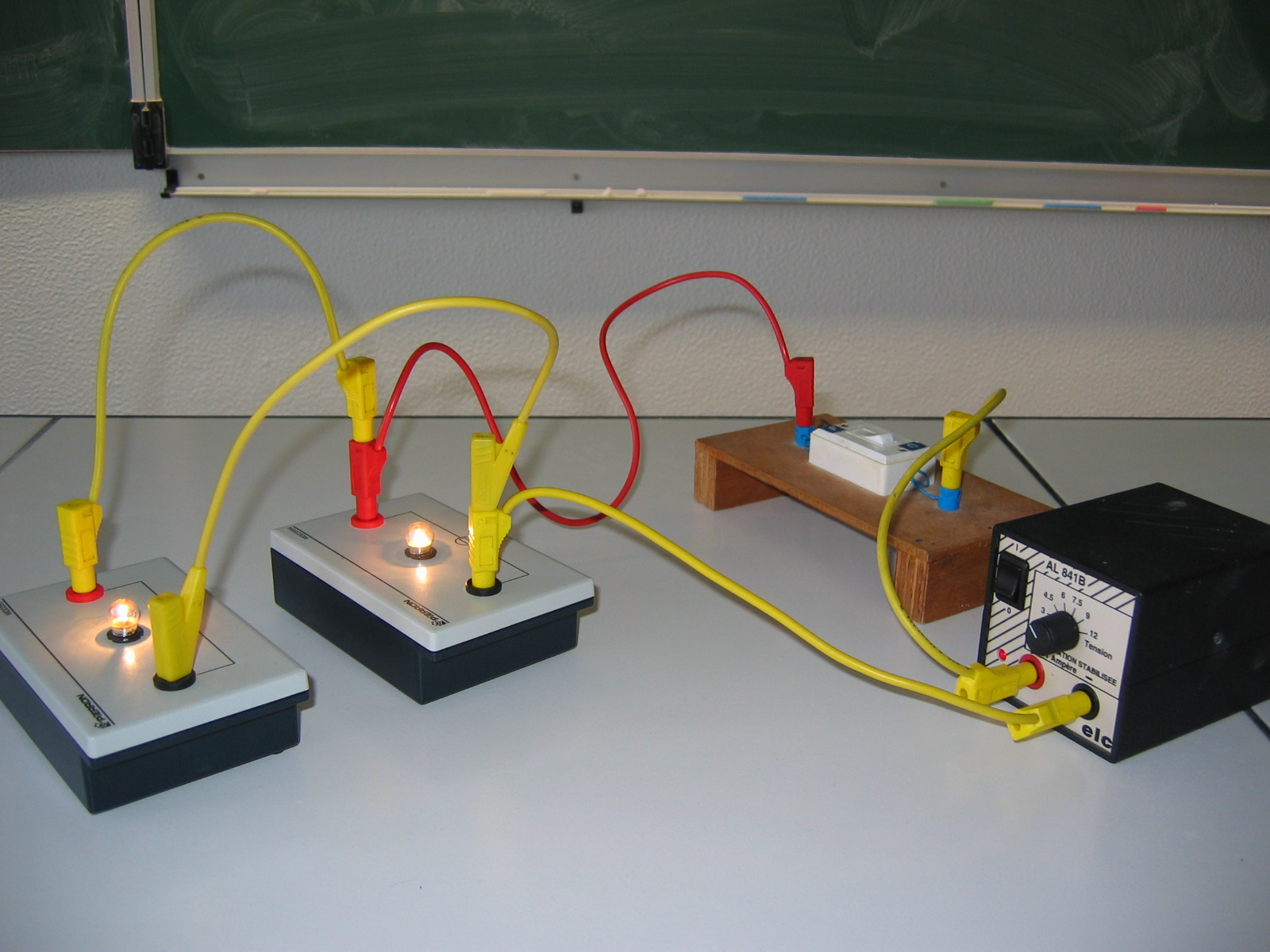

Ce montage correspond au schéma :

1.   ?
2.   ?
3.   ?

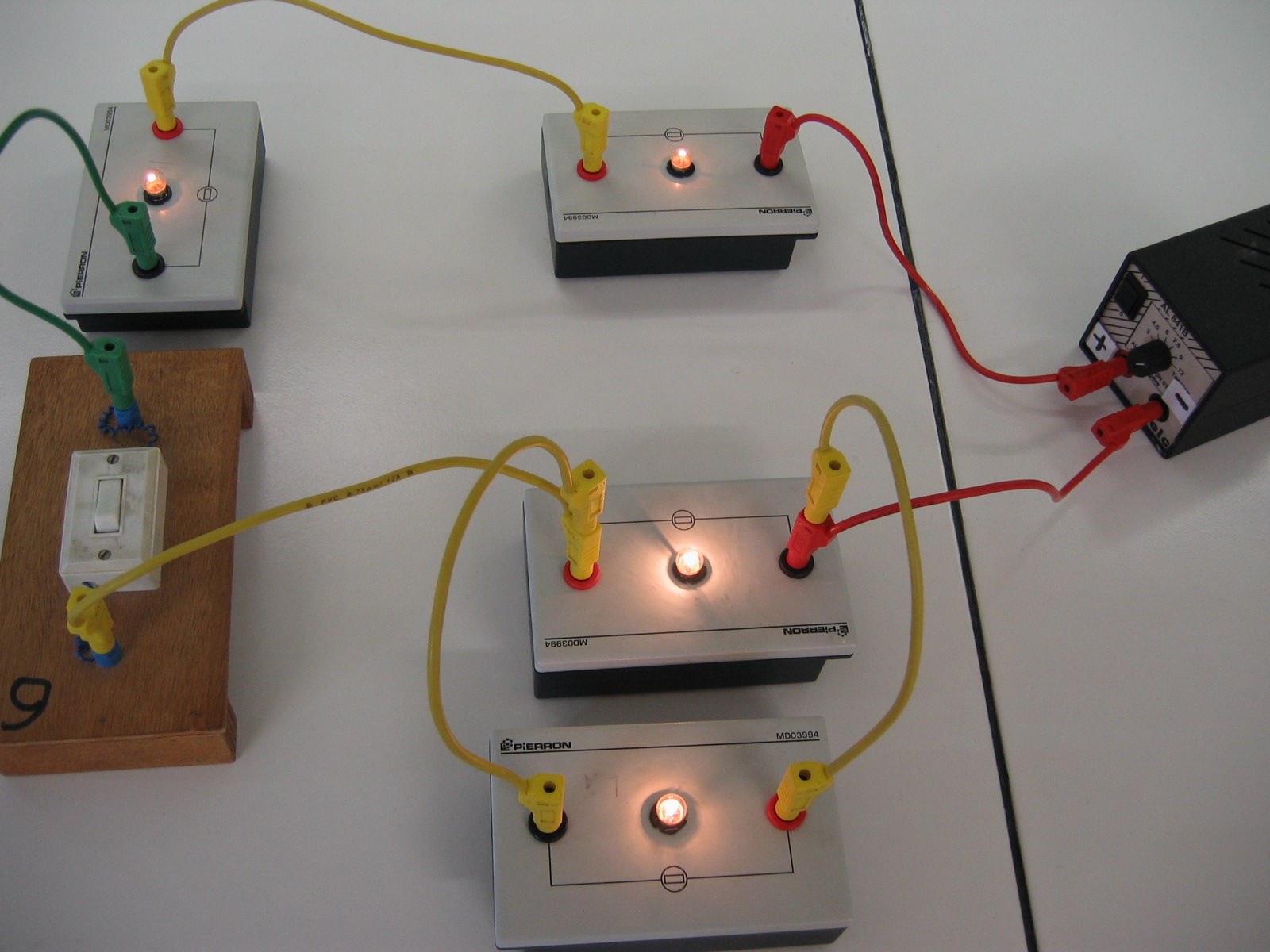

Ce circuit est représenté par le schéma :

1.   ?
2.   ?
3.   ?
4.   ?

A quoi sert une alimentation dans un circuit électrique ?

1.   ?    A envoyer des charges électriques dans les fils et les récepteurs électriques
2.   ?    A mettre en mouvement les charges électriques qui se trouvent dans le circuit

Deux lampes de tension nominale 3,5 V sont montées en série sur une pile de 4,5 V. Comment brillent-elles ?

1.   ?    Normalement car la tension de la pile est légèrement supérieure.
2.   ?    En sous-tension car elles sont en série.
3.   ?    En surtension car il faut une pile de 3,5 V pour qu'elles brillent normalement.
4.   ?    Normalement car la tension de la pile est inférieure aux tensions des deux lampes.

Que se passe-t-il si on place un fil aux bornes d'une des deux lampes en série ?

1.   ?    La lampe est en court circuit et elle grille.
2.   ?    La pile est mise en court circuit et elle va s'abimer.
3.   ?    La lampe ne fonctionne plus mais la seconde fonctionne mieux.
4.   ?    Les deux lampes s'éteignent.

Que se passe-t-il si on place un fil aux bornes des deux lampes ?

1.   ?    Elles vont s'éteindrent toutes les deux.
2.   ?    Elles vont rester allumées.
3.   ?    La pile est détruite car elle est en court-circuit et les lampes ne peuvent plus fonctionner.
4.   ?    Les deux lampes grillent et la pile est en court-circuit.

On place maintenant les deux lampes en dérivation. Celà va t-il changer quelque chose par rapport au circuit précédent ?

1.   ?    Oui, les lampes fonctionnent mieux.
2.   ?    Non, les lampes fonctionnent de la même façon.
3.   ?    Oui, les lampes fonctionnent moins bien.
4.   ?    Oui, la lampe la plus proche de la pile fonctionne mieux que l'autre lampe.

Observer le schéma de la figure n°1:

On supprime la lampe L1. Quelle(s) lampe(s) fonctionne(nt) encore ?

1.   ?    Toutes les autres lampes fonctionnent.
2.   ?    Seule L5 fonctionne encore.
3.   ?    L5, L4 et L3 fonctionnent encore.
4.   ?    L2, L3 et L4 fonctionnent encore.

Observer le schéma de la figure n°1:

On supprime la lampe L4. Quelle(s) lampe(s) fonctionne(nt) encore ?

1.   ?    Toutes les autres lampes fonctionnent.
2.   ?    Seule L5 fonctionne.
3.   ?    L1, L2 et L5 fonctionnent.
4.   ?    L1 et L2 fonctionnent.

Observer le schéma de la figure n°1:

Toutes les lampes sont identiques.
Peut-on prévoir si une ou des lampes brillent plus que les autres ?

1.   ?    Non, on ne peut rien dire sans avoir réalisé le montage.
2.   ?    Oui, elles brillent toutes de la même façon.
3.   ?    Oui, L3 et L4 brillent le plus car elles sont en série.
4.   ?    Oui, la lampe L5 car elle est seule en dérivation.

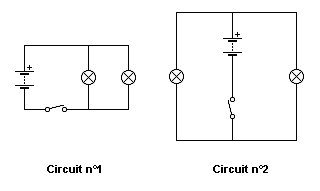

On réalise le montage des deux schémas de la figure n°2.

Les deux circuits électriques fonctionnent-ils de la même façon ?

1.   ?    Non car les deux lampes ne sont pas placées toujours du même côté du générateur.
2.   ?    Non car il y a un circuit série et un circuit en dérivation.
3.   ?    Oui, ce sont deux circuits identiques car les lampes fonctionnent de la même façon.
4.   ?    Non, les lampes fonctionnent de la même façon mais l'interrupteur n'a pas la même fonction.

La pile est en réalité formé de 4 piles de 1,5 V.

Les lampes ont toutes pour tension nominale 6V. Comment vont-elles briller ?

1.   ?    Sur le schéma de gauche elles brillent normalement et de la même façon. Sur le schéma de droite elles brillent faiblement.
2.   ?    Elles brillent toutes en sous tension car la pile est trop faible. Il faudrait doubler sa tension.
3.   ?    Elles brillent toutes en sur-tension car la tension de la pile est trop forte.
4.   ?    Elles brillent toutes normalement car elles sont toutes branchées en dérivation sur la pile.
